الصين جوانات من نوع الحلقة (RTJ) ، مورد حشوات شفة

حلقة حشية مشتركة

الميزات:

حلقات RTJ ، التي تسمى أيضًا حلقة الوصل ، هي حلقات مُشكَّلة أو مُطرَّقة تُستخدم كحشيات مانعة للتسرب في الفلنجات مع غلاف لنفسها.
حشوات الوصلات الحلقية عبارة عن حشوات معدنية صلبة وتستخدم مع الضغط العالي ودرجة الحرارة المرتفعة ، ويتم استخدامها حيث يتم تقديم عوامل التآكل. يوصى بأن تكون مادة الحشية أكثر نعومة من حواف التزاوج. ينتج عن منطقة الختم الصغيرة وضغط التلامس العالي قابلية ممتازة للإغلاق. يتم تصنيع جوانات من نوع الحلقة الخاصة بنا وفقًا لمعايير ASME B16.20 (2007) ولمواصفات API 6A و 17B. يضمن التحكم الدقيق في جميع عمليات التصنيع صلابة السطح الصحيحة لإعطاء ختم جيد دون الإضرار بوصلات الفلنجة.

مزايا

• إجراء إحكام آمن من خلال ملامسة المعادن للمعادن من أجل إحكام موثوق به في تطبيقات الضغط العالي.

• يتم استخدامها في مجال النفط في معدات الحفر والإكمال وفي تطبيقات المصفاة النهائية. تُستخدم مفاصل النوع الحلقي أيضًا بشكل شائع في صمامات الضغط العالي للغاية وتجميعات الأنابيب ، جنبًا إلى جنب مع بعض وصلات أوعية الضغط عالية التكامل.

الخصائص والتطبيق

يتم تصنيع حشيات الوصلة الحلقية المعدنية وفقًا لمعايير API 6A و ASME B16.20 لمعايرة الضغط عند درجات الحرارة المرتفعة والضغوط المرتفعة. ينتج عن منطقة الختم الصغيرة ذات ضغط التلامس العالي موثوقية كبيرة. يجب معالجة الأسطح الملامسة للحشيات و Honge بعناية. يتم تنشيط بعض أنواع مفاصل الحلقة بالضغط ، مما يعني زيادة الضغط بشكل أفضل.

مزايا

تم تصميم حشيات الوصلات الحلقية المعدنية لتحمل أحمال التجميع العالية بشكل استثنائي على مساحة صغيرة ، مما ينتج عنه ضغوط جلوس عالية.

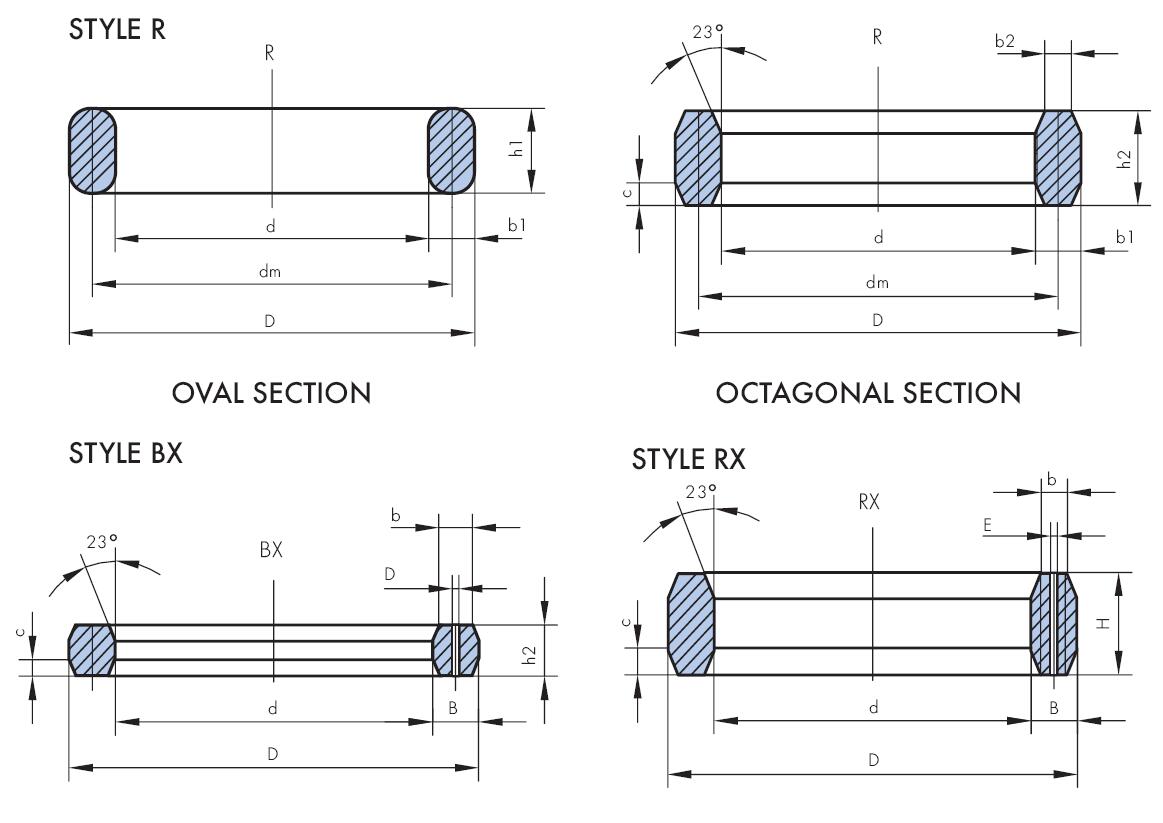

الشكل والبناء

يتم إنتاج حشيات الوصلة الحلقية بأشكال وأحجام متعددة لتلبية أكثر التطبيقات تطلبًا.

المواد القياسية: مكواة ناعمة/SS304/SS316/Inconel625

أبعاد

(معايير جوانات الحلقات المشتركة المستخدمة مع الفلانشات)

نمط حشيات حلقة مشتركة	حشيات حلقة الوصلة القياسية	معيار شفة
R	ASME B 16.20 API 6A	ASME B 16.5 ASME B 16.47 سلسلة A
RX	ASME B 16.20 API 6A	API 6B
BX	API 6A	API 6BX

حجم الأنابيب الاسمي / الضغط الاسمي										أبعاد								وزن
ASME-ANSI B16.5					ASME B16.47 A		API 6B			التسامح	± 0,38	± 0,38	± 0,17	± 0,39	± 0,39	± 0,20	± 0,20	OVAL	OCTAG.
150	300-600	900	1500	2500	300-600	900	2000	3000	5000	R	D (mm)	d (mm)	dm (mm)	h₁ (mm)	h₂ (mm)	b₁ (mm)	b₂ (mm)	kg	kg
	½									R11	40,49	27,79	34,14	11,18	9,65	6,35	4,32	0,05	0,05
		½	½							R12	47,65	31,75	39,70	14,22	12,70	7,95	5,23	0,10	0,10
	¾			½						R13	50,83	34,93	42,88	14,22	12,70	7,95	5,23	0,10	0,10
		¾	¾							R14	52,40	36,50	44,45	14,22	12,70	7,95	5,23	0,11	0,11
1										R15	55,58	39,68	47,63	14,22	12,70	7,95	5,23	0,12	0,11
	1	1	1	¾			1	1	1	R16	58,75	42,85	50,80	14,22	12,70	7,95	5,23	0,12	0,11
1 ¼										R17	65,10	49,20	57,15	14,22	12,70	7,95	5,23	0,14	0,13
	1 ¼	1 ¼	1 ¼	1			1 ¼	1 ¼	1 ¼	R18	62,28	52,38	60,33	14,82	12,70	7,95	5,23	0,15	0,14
1 ½										R19	73,05	57,15	65,10	14,82	12,70	7,95	5,23	0,16	0,15
	1 ½	1 ½	1 ½				1 ½	1 ½	1 ½	R20	76,23	60,33	68,28	14,82	12,70	7,95	5,23	0,17	0,15
				1 ¼						R21	83,37	61,11	72,24	17,53	16,00	11,13	7,75	0,30	0,29
2										R22	90,50	74,60	82,55	14,82	12,70	7,95	5,23	0,20	0,19
	2			1 ½			2			R23	93,68	71,42	82,55	17,53	16,00	11,13	7,75	0,34	0,33
		2	2					2	2	R24	106,38	84,12	95,25	17,53	16,00	11,13	7,75	0,39	0,38
2 ½										R25	109,55	93,65	101,60	14,22	12,70	7,95	5,23	0,25	0,23
	2 ½			2			2 ½			R26	112,73	90,47	101,60	17,53	16,00	11,13	7,75	0,42	0,41
		2 ½	2 ½					2 ½	2 ½	R27	119,08	96,82	107,95	19,05	16,00	11,13	7,75	0,45	0,43
				2 ½						R28	123,87	98,43	111,13	14,22	17,53	12,70	8,66	0,57	0,55
3										R29	122,25	107,95	114,30	17,53	12,70	7,95	5,23	0,28	0,26
	3									R30	128,61	106,35	117,48	17,53	16,00	11,13	7,75	0,48	0,47
	3	3					3	3		R31	134,96	112,70	123,85	17,53	16,00	11,13	7,75	0,51	0,50
				3						R32	139,70	114,30	127,00	19,05	17,53	12,70	8,66	0,65	0,63
3 ½										R33	139,73	123,83	131,78	14,22	12,70	7,95	5,23	0,32	0,30
	3 ½									R34	142,91	120,65	131,78	17,53	16,00	11,13	7,75	0,54	0,52
			3						3	R35	147,66	125,40	136,53	17,53	16,00	11,13	7,75	0,56	0,55
4										R36	157,18	141,28	149,23	14,22	12,70	7,95	5,23	0,37	0,34
	4	4					4	4	3 ½	R37	160,36	138,10	149,23	17,53	16,00	11,13	7,75	0,62	0,60
				4						R38	173,06	141,30	157,18	22,35	20,57	15,88	10,49	1,16	1,14
			4						4	R39	173,06	150,80	161,93	17,53	16,00	11,13	7,75	0,67	0,65
5										R40	179,40	163,50	171,45	14,22	12,70	7,95	5,23	0,42	0,39
	5	5					5	5		R41	192,11	169,85	180,98	17,53	16,00	11,13	7,75	0,75	0,73
				5						R42	209,55	171,45	190,50	24,40	23,88	19,05	12,32	1,91	1,88
6										R43	201,63	185,73	193,68	14,22	12,70	7,95	5,23	0,48	0,44
			5						5	R44	204,81	182,55	193,68	17,53	16,00	11,13	7,75	0,80	0,78
	6	6					6	6		R45	222,28	200,02	211,15	17,53	16,00	11,13	7,75	0,87	0,85
			6						6	R46	223,85	198,45	211,15	19,05	17,53	12,70	8,66	1,08	1,05
				6						R47	247,65	209,55	228,60	25,40	23,88	19,05	12,32	2,29	2,26
8										R48	255,60	239,70	247,60	14,22	12,70	7,95	5,23	0,61	0,56
	8	8					8	8		R49	281,01	258,75	269,88	17,53	16,00	11,13	7,75	1,11	1,09
			8						8	R50	285,76	254,00	269,88	22,35	20,57	15,88	10,49	1,99	1,95
				8						R51	301,63	257,17	279,40	28,70	26,92	22,23	14,81	3,65	3,69
10										R52	312,75	296,85	304,80	14,22	12,70	7,95	5,23	0,75	0,69
	10	10					10	10		R53	334,98	312,72	323,85	17,53	16,00	11,13	7,75	1,34	1,30
			10						10	R54	339,73	307,97	323,85	22,35	20,57	15,88	10,49	2,39	2,35
				10						R55	371,48	314,32	342,90	36,58	35,05	28,58	19,81	7,35	7,68
12										R56	388,95	373,05	381,00	14,22	12,70	7,95	5,23	0,93	0,87
	12	12			12	12	12	12		R57	392,13	369,87	381,00	17,53	16,00	11,13	7,75	1,57	1,53
			12							R58	403,23	358,77	381,00	28,70	26,92	22,23	14,81	4,98	5,03
14										R59	404,83	388,93	396,88	14,22	12,70	7,95	5,23	0,98	0,90
				12						R60	438,15	374,65	406,40	39,62	38,10	31,75	22,33	10,47	11,09
	14				14		14	14		R61	430,23	407,97	419,10	17,53	16,00	11,13	7,75	1,73	1,69
		14				14				R62	434,98	403,22	419,10	22,35	20,57	15,88	10,49	3,09	3,04
			14							R63	444,50	393,70	419,10	33,27	31,75	25,40	17,30	7,33	7,54
16										R64	461,98	446,08	454,03	14,22	12,70	7,95	5,21	1,12	1,03
	16				16		16			R65	481,03	458,77	469,90	17,53	16,00	11,13	7,75	1,94	1,89
		16				16		16		R66	485,78	454,02	469,90	22,35	20,57	15,88	10,49	3,47	3,40
			16							R67	498,48	441,32	469,90	36,58	35,05	28,58	19,81	10,07	10,53
18										R68	525,48	509,58	517,53	14,22	12,70	7,95	5,23	1,28	1,18
	18				18		18			R69	544,53	522,27	533,40	17,53	16,00	11,13	7,75	2,20	2,15
		18				18		18		R70	552,45	514,35	533,40	25,40	23,88	19,05	12,32	5,35	5,27
			18							R71	561,98	504,82	533,40	36,58	35,05	28,58	19,81	11,43	11,95
20										R72	566,75	550,85	558,80	14,22	12,70	7,95	5,23	1,38	1,27
	20				20		20			R73	596,90	571,50	584,20	19,05	17,53	12,70	8,66	2,99	2,92
		20				20		20		R74	603,25	565,15	584,20	25,40	23,88	19,05	12,32	5,85	5,77
			20							R75	615,95	552,45	584,00	39,62	38,10	31,75	22,33	15,05	15,94
24										R76	681,05	665,15	673,10	14,22	12,70	7,95	5,23	1,66	1,53
	24				24					R77	708,03	676,27	692,15	22,35	20,57	15,88	10,49	5,11	5,01
		24				24				R78	717,55	666,75	692,15	33,27	31,75	25,40	17,30	12,10	12,46
			24							R79	727,08	657,22	692,15	44,45	41,40	34,93	24,82	22,58	22,06
				22						R80	623,90	608,00	615,95		12,70	7,95	5,23		1,40
					22					R81	649,30	620,70	635,00		19,05	14,30	9,58		3,86
									1	R82	68,28	46,02	57,15		16,00	11,13	7,75		0,23
									1 ½	R84	74,63	52,37	63,50		16,00	11,13	7,75		0,25
									2	R85	92,08	66,68	79,38		17,53	12,70	8,66		0,40
									2 ½	R86	106,38	74,62	90,50		20,57	15,88	10,49		0,65
									3	R87	115,91	84,15	100,03		20,57	15,88	10,49		0,72
									4	R88	142,88	104,78	123,83		23,88	19,05	12,32		1,22
									3 ½	R89	133,35	95,25	114,30		23,88	19,05	12,32		1,13
									5	R90	177,81	133,35	155,58		26,92	22,23	14,81		2,05
									10	R91	292,10	228,60	260,35		38,10	31,75	22,33		7,10
										R92	239,73	217,47	228,60	17,53	16,00	11,13	7,75	0,94	0,92
					26					R93	768,35	730,25	749,30		23,88	19,05	12,32		7,40
					28					R94	819,15	781,05	800,10		23,88	19,05	12,32		7,90
					30					R95	876,30	838,20	857,25		23,88	19,05	12,32		8,47
					32					R96	936,63	892,17	914,40		26,92	22,23	14,81		12,08
					34					R97	987,43	942,97	965,20		26,92	22,23	14,81		12,75
					36					R98	1044,58	1000,12	1022,35		26,92	22,23	14,81		13,51
							8	8		R99	246,08	223,82	234,95		16,00	11,13	7,75		0,95
						26				R100	777,88	720,72	749,30		35,05	28,58	19,81		16,79
						28				R101	831,85	768,35	800,10		38,10	31,75	22,33		21,83
						30				R102	889,00	825,50	857,25		38,10	31,75	22,33		23,39
						32				R103	946,15	882,65	914,40		38,10	31,75	22,33		24,95
						34				R104	1000,13	930,27	966,20		41,40	36,93	24,82		31,49
						36				R105	1057,28	987,42	1022,35		41,40	34,93	24,82		33,35
